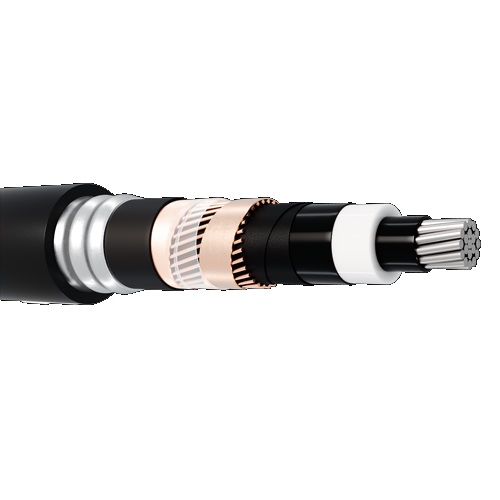

Силовой взрывозащищенный кабель Вз-АсРэАГШвнг(А)-ХЛ 6-35 кВ

Кабель силовой ТЭВОКС Вз-АсРэАГШвнг(А)-ХЛ предназначен для эксплуатации в электроустановках напряжением 6, 10 и 20 кВ во взрывоопасных газовых и пылевых средах. Кабель разработан с применением алюминиевого сплава 8376, созданного ООО «Завод Москабель» совместно с ОК «РУСАЛ» и запатентованного в Российской Федерации.

Жила кабеля выполнена из алюминиевого сплава, что обеспечивает снижение массы и стоимости при сохранении высоких эксплуатационных характеристик. Изоляция из этиленпропиленовой резины повышенной прочности обеспечивает надежную электрическую изоляцию и устойчивость к температурным нагрузкам.

Кабель оснащен оболочкой из поливинилхлоридного пластиката пониженной горючести и броней из гофрированной алюминиевой трубки, что обеспечивает дополнительную механическую защиту и устойчивость к внешним воздействиям. Исполнение ХЛ позволяет использовать кабель в условиях низких температур.

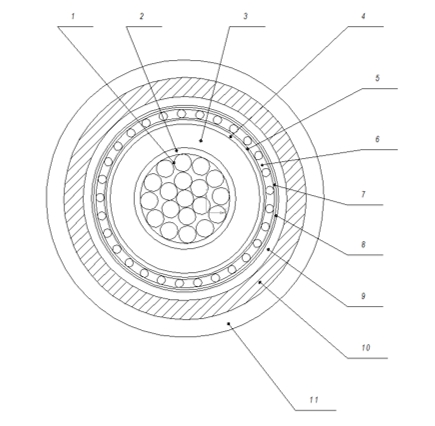

1 - Токопроводящая жила из алюминиевого сплава

2 - Экструдированный экран из полупроводящей полимерной композиции

3 -  Изоляция из высокомодульной этиленпропиленовой резины

4 - Экструдированный экран из полупроводящей полимерной композиции

5 -  Обмотка из электропроводящей бумаги

6 -  Экран из медных проволок

7 – Экран из медной ленты

8 – Обмотка полотном клееным

9 - Внутренняя оболочка из поливинилхлоридного пластиката пониженной горючести

10 – Броня из гофрированной алюминиевой трубки

11 – Наружная оболочка из поливинилхлоридного пластиката пониженной горючести
