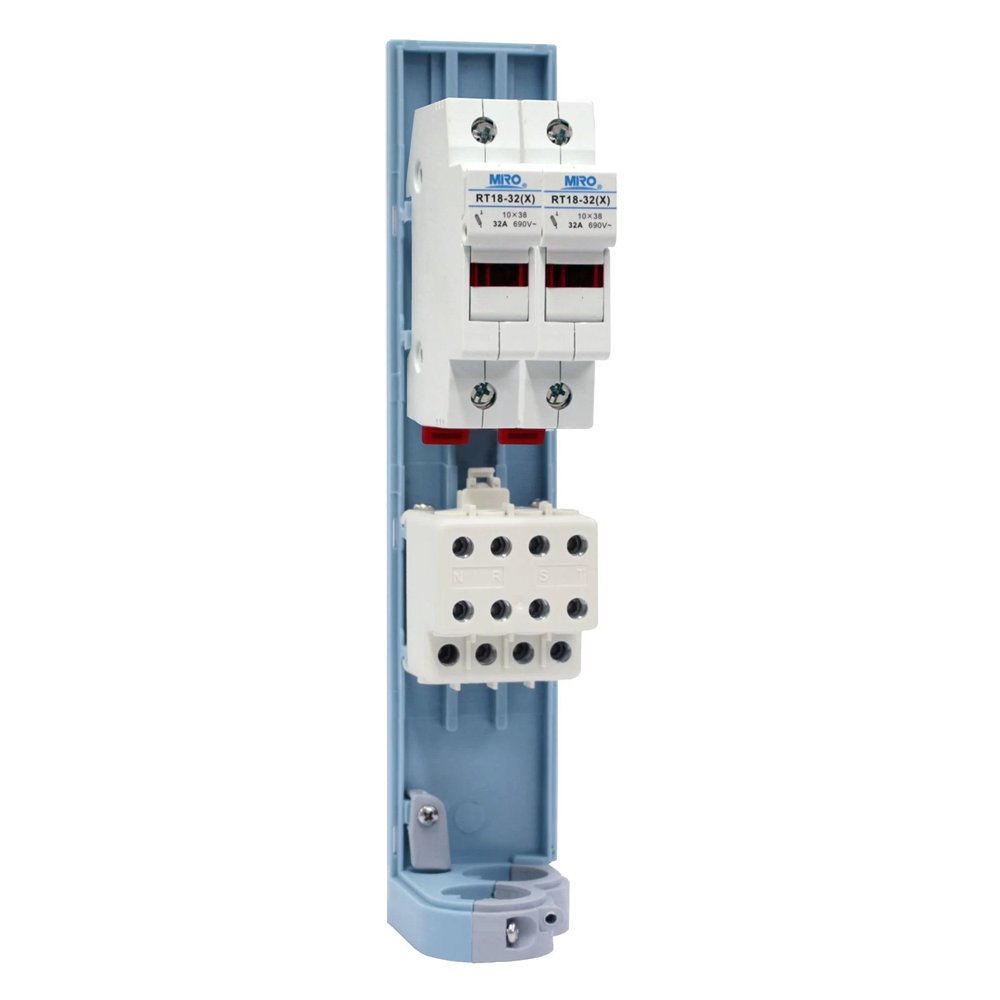

Соединительная коробка HS-1644-2FN 4x16 IP54 предназначена для подключения и защиты кабельных соединений в системах уличного освещения. Устанавливается внутри опоры между питающей сетью и электрическим оборудованием.
Коробка рассчитана на использование с предохранителями типа 10×38 и обеспечивает безопасное подключение осветительных линий. Корпус изготовлен из самозатухающей негорючей полиамидной смолы, устойчивой к внешним воздействиям и перепадам температур.
Запрессованные клеммы выполнены из трехслойного цинкового электросплава, а винты из нержавеющей стали обеспечивают надежность и долговечность соединений.
Конструкция предусматривает быструю установку на DIN-рейку и подключение до 4 кабелей сечением до 16 мм² с возможностью подключения 5×16 мм².
Основные характеристики
Модель - HS-1644-2FN 4x16
Тип изделия - соединительная коробка в опору
Степень защиты - IP54
Напряжение - 450 В
Максимальный ток - 63 А
Тип предохранителей - 10×38
Монтаж - DIN-рейка
Конструкция
Корпус - полиамидная самозатухающая смола
Клеммы - трехслойный цинковый электросплав
Винты - нержавеющая сталь
Двойная DIN-рейка
Подключение - 4×16 мм²
Особенности
Быстрая сборка
Надежное соединение кабелей
Подходит для систем уличного освещения
Установка внутри опоры
Высокая механическая и электрическая надежность
Совместимость
Для опор диаметром:
100 мм
108 мм
110 мм
114 мм
127 мм
133 мм
Минимальный размер лючка: ≥55×300 мм
- Для опор диаметром: 108, 110, 114, 127, 133
- Функция заземления корпуса опоры освещения предусмотрено подключение РЕ корпуса опоры проводом до 16 мм2
- Степень защиты изделия IP-55
- Степень защиты зарядных сальников IP-68
- Диапазон рабочих температур от – 45°C до +60°С
- Материал корпуса Корпус изготовлен из полиамидной смолы, самозатухающей и негорючей
- Материал крепежа кислотостойкая нержавеющая сталь марки А2
- Ударопрочность изделия 10 Дж
- Встроенная защита от контакта с токопроводными частями максимальная, по первому типу
- Минимальный внутренний диаметр колонн освещения 100 мм
- Минимальный размер лючка 305x94 мм
- Номинальный ток предохранителя, In 450В макс. Ток 63А
- Тип и диапазон сечений питающего кабеля Cu/Al от 4х10мм2 до 4х35мм2 или от 5х6мм2 до 5х16мм2
- Параметр сальникового ввода (сечение кабеля) 2 ввода до 28 мм каждый
- Диапазон сечений кабеля линий освещения Cu от 3х1мм2 до 3х2,5мм2
- Номинальный ток ЩСКО 80 А
- Номинальное напряжение изоляции 10 kA
- Габаритные размеры (ШхВхГ) 55×300 мм
- Вес нетто (кг) / объём (м3) 0,7 / 0,015
