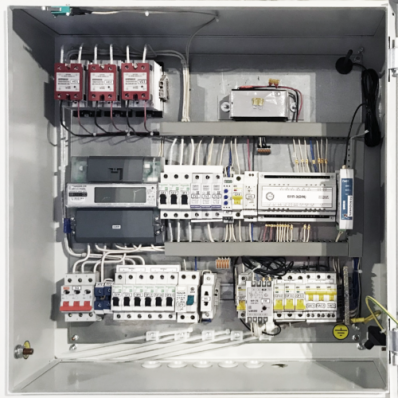

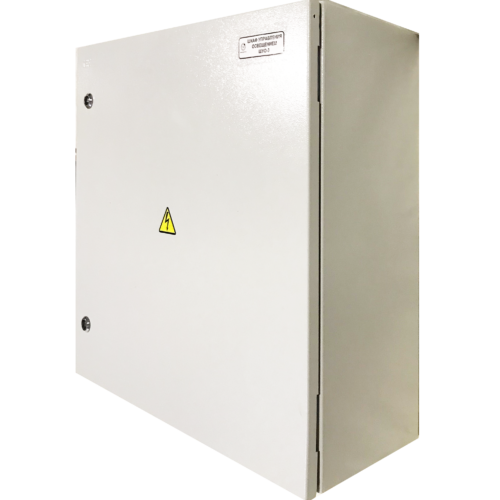

ШКАФ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (ШУО)

Шкаф управления освещением (ШУО) является ключевым элементом автоматизированной системы управления освещением (АСУО). Он предназначен для бесперебойной работы в автоматическом режиме, обеспечивая надежное управление световыми приборами без необходимости постоянного вмешательства персонала. Функции и возможности ШУО осуществляет коммутацию питания в осветительных линиях, а также адресное управление осветительными приборами (ОП) — как индивидуальными, так и сгруппированными. Передача команд осуществляется через электрическую сеть и позволяет выполнять включение, выключение и диммирование освещения в диапазоне от 0 до 100% с шагом 10%. Рабочие сценарии освещения формируются на основе астрономического расписания, уровня естественной освещенности, заданных сценарных планов или прямых команд диспетчера. Для работы с системой каждый светильник должен быть оснащен электросетевым приемником команд (ЭПК), а драйвер светильника — поддерживать управление диммированием. Гибкость управления В одной фазной линии ШУО позволяет индивидуально управлять до 220 осветительных приборов, формировать 29 групп и передавать общий командный сигнал для всех подключенных устройств. Диспетчер, используя автоматизированное рабочее место (АРМ), может корректировать параметры работы системы, менять сценарии освещения, переключать режимы работы отдельных светильников или всей группы, а также управлять коммутацией фазных линий. Мониторинг и контроль В процессе эксплуатации шкаф управления освещением автоматически диагностирует неисправности в осветительных приборах, ведет учет потребляемой электроэнергии, измеряет напряжение и силу тока в фазных линиях, контролирует уровень GSM-сигнала. Вся информация передается в систему управления освещением через GSM-сеть либо (опционально) по проводным каналам связи. Конструкция и исполнение ШУО выпускается в однофазном (ШУО-1) и трехфазном (ШУО-3) исполнении. В базовой комплектации корпуса соответствуют стандарту защиты IP-54 по ГОСТ 14254-96. Для управления нагрузкой используется оптоэлектронный коммутатор/модулятор. ШУО-3: поддерживает нагрузку до 50 (или до 100) А на фазу при напряжении 380 В (в зависимости от модели). ШУО-1: рассчитан на нагрузку до 50 А при напряжении 220 В. Все модели снабжены защитой от перегрузок, скачков напряжения и коротких замыканий, обеспечивая безопасность эксплуатации. Габариты и вес ШУО-3х50: масса до 25 кг. ШУО-1: масса до 18 кг. Фотографии и технические характеристики оборудования доступны в паспорте изделия (предоставляется по запросу).
