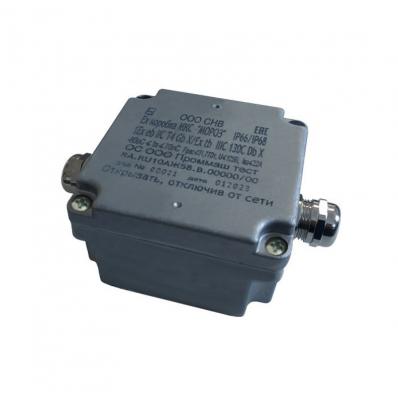

Ex коробка соединительная металлическая МКС «МОРОЗ» IP66/IP68 Ал ПЛ10 В1МВ20х1,5 4-10 ЛП

Взрывозащищенная соединительная коробка МКС «МОРОЗ» предназначена для соединения и разветвления электрических цепей общего и специального назначения. Изделие применяется для монтажа сигнальных кабелей в системах пожарной и охранно-пожарной сигнализации, линиях связи и телекоммуникаций, а также в цепях управления и автоматизации.

Коробка используется для подключения оконечных устройств, включая датчики сигнализации, элементы систем связи и другие устройства контроля и управления. Оборудование предназначено для эксплуатации во взрывоопасных зонах, где возможно образование газовых или пылевых взрывоопасных смесей.

Корпус коробки выполнен из литого алюминиевого сплава и состоит из основания и крышки. Крышка оснащена силиконовой уплотнительной прокладкой и фиксируется винтами, обеспечивая надежную герметичность и защиту внутренних элементов. Конструкция коробки предусматривает возможность установки различных типов кабельных вводов.

Коробка может комплектоваться керамическими или пластиковыми клеммниками, а также внутренним и внешним болтами заземления. Боковые отверстия предназначены для установки металлических кабельных вводов различных типоразмеров.

Основные характеристики
Тип изделия - взрывозащищенная соединительная коробка
Модель - МКС «МОРОЗ»
Материал корпуса - алюминиевый сплав
Конструкция корпуса - литая раздельная оболочка (основание и крышка)
Уплотнение крышки - силиконовая прокладка
Количество вводных отверстий - от 1 до 3
Диаметр отверстий - 16 мм, 20 мм или 25 мм
Стандартный диаметр отверстий - 20 мм

Взрывозащита
Маркировка взрывозащиты может иметь следующие исполнения:

1Ex eb IIC T6 Gb X / Ex tb IIIC T80°C Db X
1Ex eb IIC T5 Gb X / Ex tb IIIC T95°C Db X
1Ex eb IIC T4 Gb X / Ex tb IIIC 130°C Db X
Ex ia IIIC T80°C…T130°C Da X / 1Ex ib IIC T6…T4 Gb X

Корпус как Ex-компонент имеет маркировку:
Ex tb IIIC Db U
Ex eb IIC Gb U

Коробка соответствует требованиям:
ТР ТС 012/2011
ГОСТ 31610.0-2019
ГОСТ 31610.11-2014
ГОСТ 31610.7-2017
ГОСТ IEC 60079-31-2013

Допускается применение во взрывоопасных зонах классов 1, 2, 21 и 22.

Комплектация и подключение
Коробка может комплектоваться кабельными вводами следующих типов:

МВ20х1,5
МВ25х1,5
Ex МКВМ
МКВ

Допускается применение других кабельных вводов, соответствующих требованиям ТР ТС 012/2011 и обеспечивающих необходимый уровень взрывозащиты и степень защиты оболочки.

Область применения
Нефтегазовая промышленность
Химическая промышленность
Энергетические предприятия
Промышленные объекты с взрывоопасной средой
Системы пожарной сигнализации
Системы связи и телекоммуникаций
Системы автоматизации и управления

Преимущества
Надежный литой корпус из алюминиевого сплава
Возможность установки различных кабельных вводов
Подходит для взрывоопасных зон
Герметичное соединение благодаря силиконовой прокладке
Высокая механическая прочность и долговечность
